Qu'est-ce que l'aile en caoutchouc : types, avantages et utilisations
Feb 24, 2026
Préface
Dans les opérations portuaires, l'accostage des navires et divers scénarios industriels maritimes, le risque de collision entre les navires et les quais est omniprésent-. Sans un rembourrage et une protection suffisants, des dommages à la coque ou à la structure du quai peuvent survenir, entraînant des coûts de réparation élevés et des risques pour la sécurité. Les défenses en caoutchouc constituent un dispositif de protection indispensable pour les ports et les navires.
Vous pourriez être curieux de savoir commentailes en caoutchoucatteindre leurs performances de protection inégalées. Il est important de comprendre les différents types disponibles-tels que les défenses cylindriques, de type D-, en arc, coniques, pneumatiques et cellulaires-, chacune offrant des caractéristiques uniques telles qu'une faible force de réaction, une absorption d'énergie élevée et une adaptation à différentes conditions de quai et exigences de maintenance. Continuez à lire car cet article fournit une analyse détaillée de tout ce que vous devez savoir sur les ailes en caoutchouc.
Qu'est-ce qu'un garde-boue en caoutchouc ?
Un garde-boue en caoutchoucest un dispositif de protection tampon conçu sur la base des principes des matériaux élastiques. Son objectif principal n'est pas simplement « d'arrêter le navire », mais de gérer l'énergie cinétique générée lors de l'accostage du navire dans une plage contrôlée.
D'un point de vue technique, une défense en caoutchouc implique au moins trois niveaux de définition :
Système matériel :La composition du caoutchouc et sa formulation.
Système structurel :La forme en coupe transversale-et le chemin de charge de l'aile.
Système fonctionnel :Absorption d'énergie, amorti, rebond et -stabilité à long terme.
En termes de composition des matériaux, les ailes en caoutchouc traditionnelles utilisent principalement du caoutchouc naturel, ainsi que du caoutchouc synthétique, du noir de carbone, des antioxydants et des agents anti-vieillissement en fonction de l'environnement d'exploitation. Cette combinaison n'a pas pour but de rendre le garde-boue « plus dur » ou « plus doux », mais plutôt de maintenir des performances constantes dans des conditions de compression répétées et environnementales complexes.
Comment fonctionnent les défenses en caoutchouc ?
Le principe de fonctionnement des défenses en caoutchouc est centré sur la gestion de la libération d'énergie, plutôt que sur la seule endurance de la charge. Par exemple, la conception de certaines ailes en caoutchouc utilise leur structure unique pour absorber efficacement l’énergie d’impact.
Lorsqu'un navire accoste, son énergie cinétique est proportionnelle à la masse du navire et à sa vitesse d'accostage. Sans système tampon, cette énergie serait instantanément transférée à la coque ou à la structure du quai, ce qui entraînerait des concentrations de contraintes élevées.
Les défenses en caoutchouc interviennent dans ce processus à travers les méthodes suivantes :
- Extension de la durée de la force :Au fur et à mesure que le caoutchouc se déforme, l’impact passe d’instantané à progressif.
- Zone de force de dispersion :Une structure de défense-bien conçue permet d'éviter les charges ponctuelles locales.
- Dissipation d'énergie interne :Le mouvement des chaînes moléculaires du caoutchouc et le frottement interne consomment une partie de l’énergie.
Il est crucial de reconnaître que les réponses mécaniques des différentes ailes varient entre les étapes de compression initiale et profonde. Cela met en évidence l’importance de la conception structurelle et des gradients de dureté du caoutchouc.
Avantages et caractéristiques des ailes en caoutchouc
Élasticité contrôlée et force stable
Du point de vue des applications techniques, la valeur fondamentale d’une défense en caoutchouc réside dans sa capacité de déformation élastique contrôlable. Grâce à un mélange de caoutchouc approprié et à une conception structurelle en section transversale, la défense assure un amortissement doux pendant la phase initiale de contact avec le navire et augmente progressivement la résistance à mesure que la compression s'approfondit, empêchant ainsi un impact rigide instantané. La conception innovante de ces défenses en caoutchouc-intégrant des fonctionnalités telles que des colonnes tampons et des structures flexibles-garantit une réponse de force stable et prévisible. Cela permet aux défenses de s'adapter aux différents besoins d'accostage des navires sur une large gamme de tonnages, améliorant ainsi la sécurité et la protection.
Résistance à la fatigue et durabilité
Dans les opérations portuaires réelles, les défenses en caoutchouc subissent souvent des cycles de compression et de rebond répétés à haute fréquence. Des ailes de haute-qualité, tirant parti de systèmes de matériaux avancés et de processus de fabrication cohérents, peuvent atténuer considérablement la fatigue des matériaux, diminuer le risque de détérioration des performances et garantir des capacités d'absorption d'énergie soutenues sur des périodes prolongées.
Adaptabilité environnementale
Les défenses en caoutchouc sont généralement exposées à long terme à des environnements complexes, notamment à l’eau de mer, aux rayons UV, aux variations de température et à la contamination locale par les hydrocarbures. En incorporant des additifs résistants à l'environnement dans la formulation du matériau, la stabilité de l'aile dans des conditions difficiles peut être considérablement améliorée, réduisant ainsi le vieillissement prématuré et la baisse des performances.
Économie du cycle de vie-
Du point de vue de l'approvisionnement et de l'exploitation, l'avantage des défenses en caoutchouc est évident non seulement dans l'investissement initial, mais également dans leur coût total-du cycle de vie. Les défenses présentant des performances stables et des risques de défaillance contrôlables contribuent à minimiser les dommages à la coque et à la structure du quai du navire, réduisant ainsi la fréquence de maintenance et les risques de temps d'arrêt. Cela démontre une valeur économique globale plus élevée lors d'une exploitation à long terme-.
Utilisations des ailes en caoutchouc
Ports commerciaux et terminaux à conteneurs
Dans les ports commerciaux et les terminaux à conteneurs, les défenses en caoutchouc doivent résister aux compressions répétées dues à des accostages à haute fréquence-sur de longues périodes. Ces scénarios donnent la priorité à la stabilité des performances et à la résistance à l'abrasion à long-sur les chiffres d'absorption d'énergie à un seul-impact. Une dégradation précoce par fatigue d'une défense peut affecter considérablement l'efficacité opérationnelle d'un terminal.
Terminaux de fret en vrac et postes d'amarrage pour-charges lourdes
Pour les terminaux de fret en vrac et les postes d'amarrage-pour charges lourdes, le tonnage des navires est important et l'énergie cinétique d'accostage est élevée. De telles applications mettent l'accent sur la capacité d'absorption d'énergie de l'aile dans la plage de compression élevée-et sur sa marge de sécurité structurelle, visant à empêcher une déformation permanente ou une défaillance des performances dans des conditions extrêmes.
Protection côté navire-
Dans les scénarios de protection côté navire, des défenses en caoutchouc sont nécessaires pour équilibrer l'efficacité de l'amortissement et les contraintes d'installation dans un espace limité. En plus des performances d'absorption d'énergie, des facteurs tels que le poids de la défense, la méthode de fixation et l'adaptabilité à la structure de la coque influencent directement son efficacité d'application pratique.
Chantiers navals, quais de réparation et postes d'essai
Les scénarios de chantier naval et de quai de réparation mettent davantage l’accent sur la flexibilité des défenses et les capacités de protection locales. Les défenses doivent s'adapter à différents types de navires et à des points de contact irréguliers, offrant un amortissement efficace sans perturber les procédures opérationnelles normales.
Terminaux énergétiques, chimiques et-à usage spécial
Dans les terminaux énergétiques, chimiques et-à usage spécial, les défenses en caoutchouc sont souvent considérées comme faisant partie du système de sécurité. Par rapport aux quais conventionnels, ces applications exigent une plus grande fiabilité, un contrôle plus strict des risques de défaillance et une plus grande stabilité des matériaux. Une plus grande marge de sécurité est généralement réservée lors de la phase de conception.
Types de défenses en caoutchouc
Dans l'ingénierie pratique, différents types de défenses en caoutchouc présentent des différences significatives en termes de capacité d'absorption d'énergie, de répartition des forces et de méthodes d'installation. La conception et la composition des matériaux des défenses en caoutchouc-y compris les variations d'épaisseur, -forme de section transversale et structure interne-sont essentielles à leur performance en matière d'absorption des forces d'impact et de protection des structures marines. Par conséquent, comprendre les caractéristiques de base de ces types est bénéfique, car cela aide à faire des choix éclairés en fonction du tonnage du navire, de la structure du quai et de la fréquence d’utilisation. Par conséquent, cela peut réduire les risques opérationnels, prolonger la durée de vie des défenses et aider à identifier rapidement la solution de défense la plus adaptée à un projet.

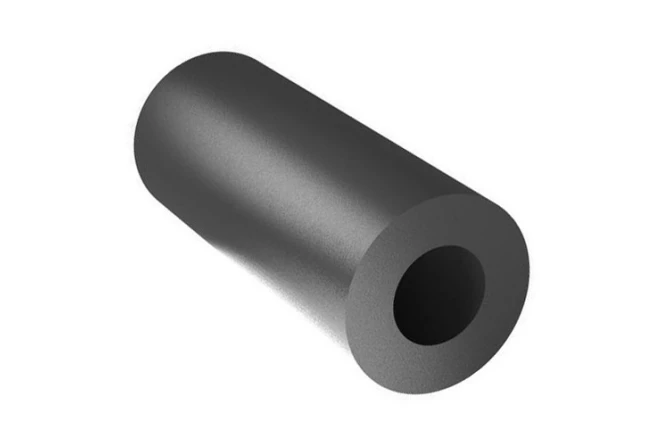

Ailes cylindriques présentent une conception structurelle simple avec une répartition uniforme et fiable de la force. Ils conviennent aux navires de marchandises diverses et aux quais de petite à moyenne taille-. De plus, en raison de leur section transversale uniforme-, de leur installation facile et de leurs faibles coûts de maintenance, ils constituent un type de défense de base courant dans les ports.

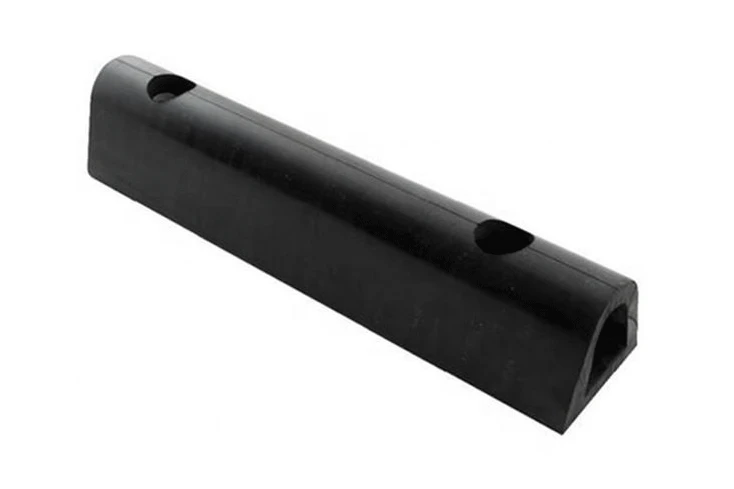

Ailes de type D- avoir une surface plane qui s'adapte étroitement au quai, offrant une répartition plus uniforme des forces et réduisant la concentration de contraintes locales entre le navire et le quai. Ils sont couramment utilisés pour la protection côté navire-et les zones d'amarrage-à long terme, offrant des performances stables dans des scénarios d'amarrage-à haute fréquence.
Défenses en arc présentent une conception en section transversale incurvée-, qui améliore efficacement l'efficacité de l'absorption d'énergie et atténue les pics d'impact. Ils conviennent aux navires de grand tonnage-et aux quais à fort-impact, réduisant considérablement le risque de dommages aux structures des navires et des quais-en particulier lors de l'accostage de cargos lourds.
ailes coniques, avec une section transversale conique-, peut s'adapter à différents angles d'accostage, réduisant ainsi la force d'impact lorsque le navire entre en contact avec le quai. Ils sont couramment utilisés dans les quais d'accostage multi-angles et dans les scénarios d'accostage de navires Ro-Ro, répondant aux besoins de protection de différents types de navires.
Défenses pneumatiques comportent une structure interne remplie d'air-, permettant l'ajustement de l'élasticité et de la capacité d'absorption d'énergie en régulant la pression de l'air, permettant ainsi une adaptation dynamique aux conditions d'accostage du navire. Ils conviennent aux grands ports, aux navires Ro-Ro à passagers et à l'accostage des ferrys rapides-, offrant un amorti flexible tout en maintenant une efficacité d'absorption d'énergie élevée.
Défenses de cellules utilise une conception structurelle à plusieurs-chambres pour atteindre une efficacité d'absorption d'énergie élevée et peut résister à des charges d'impact extrêmement élevées. Adaptés aux navires ultra-grands, aux pétroliers et aux terminaux de charge lourde-, ils sont souvent le type de défense préféré pour les ports lourds-, offrant également une longue durée de vie et une réutilisation.
Choisir le meilleur garde-boue en caoutchouc
Une sélection de défense véritablement professionnelle ne consiste pas à choisir le modèle le plus grand, mais plutôt les spécifications les plus adaptées en fonction des conditions de travail réelles.
Lors de votre sélection, posez-vous d’abord les questions suivantes :
- Quel est le tonnage de vos navires ? Quelle est la vitesse typique d’accostage ? Quels sont les types de navires ?
- Votre quai est-il en béton, en acier ou est-il un quai flottant ? Quel est l'espace d'installation et quelles sont les méthodes de fixation ?
- À quelles-conditions environnementales à long terme la défense sera-t-elle exposée (par exemple, eau de mer, vagues, variations de température importantes) ?
- Avez-vous besoin de tailles, de formes ou de duretés d'ailes personnalisées pour répondre à des conditions particulières ?
- Existe-t-il des exigences spécifiques concernant la dureté du caoutchouc, la résistance à l'abrasion, les propriétés anti-vieillissement ou la résistance à la corrosion ?
Contactez Shanghai Mountains immédiatementpour obtenir la solution de défense en caoutchouc-de haute qualité la mieux adaptée à votre projet et garantir le fonctionnement sûr et efficace de votre quai et de vos navires.
Exigences d'entretien
Le vieillissement des défenses en caoutchouc est généralement un processus progressif et non une défaillance soudaine.
Bien que les défenses en caoutchouc soient durables, elles sont toujours affectées par l'eau de mer, les rayons UV et l'accostage répété des navires lors d'une utilisation à long terme-. Pour garantir performances et longévité, les points suivants sont à noter :
- Inspectez régulièrement la surface en caoutchouc pour déceler des fissures, un pelage ou une déformation permanente.
- Nettoyez les accessoires tels que les algues, le sable et l'huile pour atténuer le vieillissement.
- Inspectez les fixations, en vous assurant que les boulons et les supports sont bien fixés pour empêcher le déplacement de l'aile.
- Patrouillez les zones à forte charge-, en concentrant les inspections sur les postes d'amarrage pouvant accueillir des navires-à haute fréquence ou de gros tonnage-, et effectuez des remplacements locaux en fonction des modèles d'usure.
Grâce à un entretien quotidien simple, l'efficacité d'absorption d'énergie de l'aile peut être préservée, sa durée de vie prolongée et les coûts de maintenance réduits.
Conclusion
Une défense en caoutchouc n'est pas simplement un « dispositif de protection contre les chocs » sur un port ou un navire ; il s'agit plutôt d'un système intégré qui combine la science des matériaux, l'ingénierie structurelle et la gestion des opérations à long terme.
Par conséquent, lors de l'achat de défenses en caoutchouc, les décisions doivent être basées non seulement sur la capacité d'amortissement pour un seul événement d'accostage, mais également sur une prise en compte globale de l'ajustement technique, des propriétés des matériaux, des processus de fabrication et des coûts de maintenance à long terme.
S'appuyant sur des années d'expérience dans l'industrie, Shanghai Mountains propose des solutions complètes couvrant tout, de la conception et de la personnalisation à la maintenance, permettant ainsi aux projets portuaires et maritimes de réaliser des opérations sûres, fiables et durables.
Entrez en contact avec les montagnes de Shanghai dès aujourd'huipour accéder à des solutions professionnelles personnalisées et à un support technique.
FAQ
Q : Les ailes en caoutchouc plus dur sont-elles meilleures ?
R : Non. Une dureté excessive augmente le risque de dommages au navire et au quai. La dureté de la défense doit être choisie en fonction du tonnage du navire et du type de quai.
Q : Le processus de fabrication a-t-il un impact sur les performances ?
R : Oui. Des facteurs tels que l'uniformité du mélange, le processus de vulcanisation et la précision du moule influencent directement la capacité d'absorption d'énergie et la durée de vie de l'aile.
Q : Quelles sont les principales sources des différences de prix ?
R : Les coûts des matériaux, les processus de fabrication, les mesures de contrôle qualité et le degré de personnalisation contribuent tous à influencer le prix.
Q : Est-il possible de personnaliser les ailes en caoutchouc en termes de taille et de forme ?
R : Oui. Des tailles non-standard ou des formes spéciales peuvent être fournies en fonction de la structure du quai et du type de navire.
Q : Comment puis-je déterminer si une aile doit être remplacée ?
R : Lorsque des fissures de surface, un pelage, une diminution du rebond ou une déformation permanente sont observés, l'aile doit être remplacée.
Q : À quels scénarios les différents types de défenses conviennent-ils ?
R : Les défenses cylindriques conviennent aux quais généraux, les défenses en arc conviennent aux navires de grand tonnage-, les types modulaires conviennent à l'accostage à haute-fréquence et les types extrudés conviennent aux quais de charge lourde-.
Q : Les ailes peuvent-elles être utilisées à long terme-dans des environnements difficiles ?
R : Les ailes-de haute qualité sont capables de résister aux brouillards salins, aux rayons UV et aux différences de température ; cependant, une inspection et un entretien réguliers restent essentiels.
Q : Que faut-il prendre en compte lors de l'installation des ailes ?
R : La structure de fixation doit être stable. Il est également nécessaire de prendre en compte l'espace de déformation par compression et de s'assurer que les connexions entre les modules sont sécurisées.
Q : Quelle est la durée de vie typique d’une aile ?
R : Dans des conditions normales de fonctionnement et avec un entretien approprié, ils peuvent généralement durer de 5 à 10 ans ou plus.
Q : Qu’en est-il de la performance environnementale des défenses ?
R : Ils sont généralement fabriqués à partir de caoutchouc naturel et de matériaux recyclables ; de plus, certains modèles peuvent être recyclés et réutilisés.
